    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    4 февраля 2013 | Новости / Наука и технологии | Добавил: Елена Ленова
    Развёртывание сложной системы видеонаблюдения предусматривает построение распределённой сети коммуникаций и электропитания, использование дистанционного управления IP-камерами, обеспечения оптимальных условий их работы и учёта ряда других факторов. Учреждённая в 2005 году российская компания «Сигранд» (Sigrand) является разработчиком и производителем систем передачи данных, видеонаблюдения и VoIP, которые позволяют решить задачи комплексного обслуживания контролируемого объекта.
    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения

    В области видеонаблюдения особого внимания заслуживают многокилометровые удлинители PoE (Power over Ethernet), возможность подключения камер цепочкой на один порт коммутатора и управляемые термокожухи. Модельный ряд IP-видеокамер представлен линейкой Sigrand SG-1C-xxx в модульном корпусе, позволяющем создавать конфигурации с разными сенсорами, процессорами и сетевыми интерфейсами. Стандартная комплектация не включает объектив и микрофон, но для их установки предусмотрено всё необходимое.


    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Представлено четыре стандартных модификации камер: SG-1C-111, SG-1C-112, SG-1C-121, SG-1C-122 — первая пара укомплектована 1/3" CMOS-сенсором Aptina MT9M034 с разрешением 1,2 Мп и поддержкой широкого динамического диапазона (1280 x 960/30p), а вторая — такого же типоразмера матрицей AR0331, но с разрешением 3,1 Мп (2048 x 1536/20p или 1080/30p). Последняя цифра в модельном номере сообщает о системе коммутации: это либо два порта Ethernet с поддержкой питания «PoE-through», либо порт SHDSL с поддержкой PoDSL.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    В остальном характеристики камер идентичны:
    процессор Texas Instruments TMS320DM368;
    128 Мбайт памяти DDR;
    поддержка открытого стандарта для систем сетевого видеонаблюдения ONVIF;
    видеокодеки H.264, MPEG4, MJPEG в формате 1080/30p;
    мультикастовое вещание по RTSP и HTTP;
    аудиовход и выход, возможность крепления на корпусе микрофона;
    аудиокодеки G.711 8 кГц, AAC LC 16 кГц;
    механический ИК-фильтр день/ночь;
    операционная система Linux;
    защита доступа к веб-интерфейсу по паролю и шифрование HTTPS;
    поддержка протоколов IPv4, HTTP/HTTPS, SSL/TSL, SSH, DNS, DHCP, SHDCP, NTP, RTSP, RTP, TCP, UDP, ARP;
    поддержка локальной записи видео и аудио на карту microSD; загрузка файлов на FTP, HTTP, email, оповещение по email, HTTP, TCP, активация внешних сигналов тревоги;
    температурный режим без кожуха — от -35 до 50 градусов;
    энергопотребление 4,5 Вт/12 В;
    поддержка PoE class 2 с возможностью транзитного питания;
    возможность подключения аккумулятора.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Встроенный в камеры SG-1C-112 и SG-1C-122 модем SHDSL

    Начальная стоимость указанных видеокамер Sigrand составляет $340, использование 3,1-Мп сенсора увеличивает цену на $60, а замена интерфейса Ethernet на SHDSL — ещё на $270. С помощью онлайн-трансляции Sigrand предоставляет возможность ознакомиться с качеством съёмки её камер. Видеовещание через браузер мобильных устройств в настоящее время невозможно, но компания намерена в текущем году выпустить камеру со встроенным сервером momentvideo.org для ретрансляции сигнала во всех популярных форматах, включая Flash и HLS.

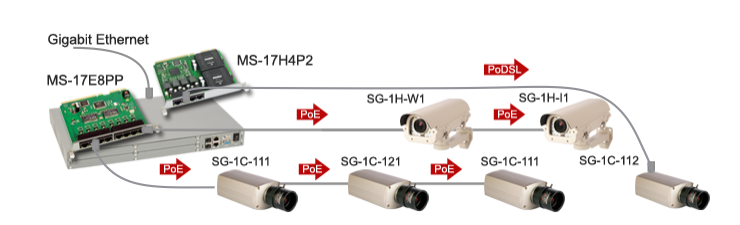

    Управление и питание камерами, оборудованными трёхпортовым коммутатором и двумя внешними 100-Мбит линиями Ethernet, осуществляется через модуль MS-17E8PP с 8 портами и мощностью PoE-инжектора 60 Вт на канал. Предусмотрена последовательная система соединения камер, когда первая из них одним портом связана с модулем управления и электропитания, а вторым — со следующей камерой. Учитывая ограничения по энергопотреблению и максимальной дальности Ethernet-звена, описанный принцип подключения позволяет создать цепочку из 5—13 камер с общей протяжённостью линии не более 500 м.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Модели камер Sigrand, оснащённые модемом SHDSL, позволяют передавать видеопоток битрейтом 2 Мбит на расстоянии до 8 километров по стандартному кабелю сечением 0,5 мм. При этом питание 240 В обеспечивается по сигнальной линии посредством технологии PoDSL (Power over DSL) с помощью модуля MS-17H4P2.

    Компания выпускает термокожухи SG-1H-W1 и SG-1H-I1, оснащённые светодиодной подсветкой и рассчитаные на применение с любым типом камер с питанием PoE class 2. Причём у первого температура излучаемого света составляет 4000K, а второй работает в инфракрасном диапазоне при длине волны 850 нм. Присутствуют датчики температуры внутри и снаружи кожуха, а также матрицы диодов, для охлаждения которой используется радиатор и два вентилятора.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Управление термокожухом осуществляется автономно с помощью встроенного микроконтроллера. Если термокожухи применяются совместно с камерами Sigrand путём подключения через порт RS-232, то всеми процессами можно управлять через веб-интерфейс, а так же последовательно подключать несколько термокожухов к одному порту коммутатора, используя технологию «PoE-through». Настраивать можно условия включения и выключения подсветки, распределение мощности между камерой и прожектором, работу вентиляторов и прочее. Цена термокожуха — $210.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Основой для построения распределённой системы видеонаблюдения с дистанционным питанием выступает гибридный коммутатор Sigrand SG-17S — единственное на рынке устройство с возможностью установки разных интерфейсных модулей: SHDSL или Ethernet.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    В стандартной комплектации выпускается с блоком питания 240 Вт и двумя портами 1000BASE-T/SFP. Возможно подключение до 32 видеокамер с Ethernet-интерфейсами (PoE class2 — 7,5 Вт), или до 15 термокожухов с подсветкой (PoE — 15,4Вт), или до 16 камер PoDSL. Стоимость данного решения — $700.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Коммутатор позволяет установить до 4 модулей разных типов, комбинируя которые, можно подключить к одному Sigrand SG-17S ряд камер и термокожухов, оптимально используя доступные диапазоны расстояний.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения

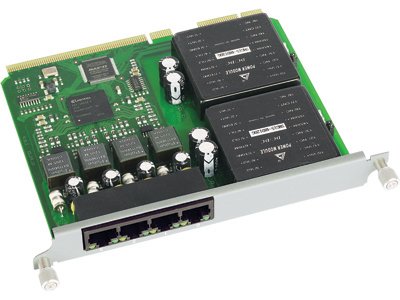

    Модуль MS-17E8PP с 8 портами Ethernet 100 Мбит поддерживает технологию питания удалённых устройств по свободным парам (в режиме Passive PoE). Максимальная мощность до 60 Вт на канал. Цена $240.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения

    Модуль MS-17H4 оборудован 4 портами SHDSL. Максимальная скорость для каждого интерфейса — до 15 296 кбит/c по одной паре. Цена $380.

    [center]Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Модуль MS-17H4P2 отличается от вышеуказанного поддержкой технологии PoDSL, обеспечивая питание постоянным током 240 В на каждый интерфейс. Максимальная мощность подключённых устройств — до 17 Вт. Цена $560.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения

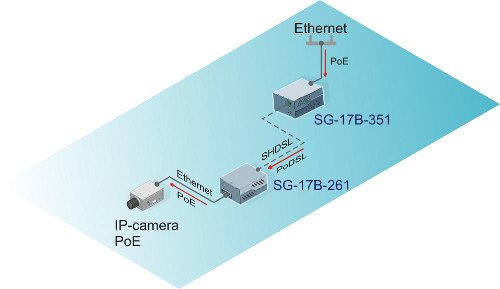

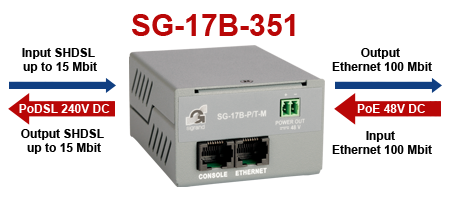

    Для подключения нескольких камер на большом расстоянии Sigrand предлагает использовать SHDSL-модемы, обеспечивающие питание PoE и передачу данных со скоростью 15,3 Мбит/с. Модель SG-17B-351 ($409) принимает питание по PoE и инжектирует его в линию PoDSL.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Модем SG-17B-261 ($360), напротив, принимает питание 240 В по линии SHDSL и инжектирует его через PoE. В результате комбинации устройств обоих типов можно произвести подключение Ethernet-камер на многокилометровом расстоянии.

    Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения


    Управляющее программное обеспечение, обеспечивающее работу и администрирование оборудования Sigrand, находится в свободном доступе в виде готовых образов и исходных текстов. Более подробную информацию о продукции и услугах Sigrand можно получить на официальном сайте.

    Источник: 3dnews.ru
