NHK разработала 33-Мп CMOS-сенсор с поддержкой съёмки 120 кадров/с

Исследовательские лаборатории науки и технологий (STRL) японской компании NHK сообщили о разработке 33-Мп CMOS-сенсора с частотой в 120 кадров в секунду. Этот сенсор рассчитан на продвижение формата 8k4k Super High Vision, разрабатываемого NHK. На этот раз частоты выросли с 60 до 120 кадров в секунду, благодаря чему сенсор стал более пригоден для видеосъёмки быстродвижущихся объектов. Детали о сенсоре были рассказаны во время мероприятия ISSCC 2012.

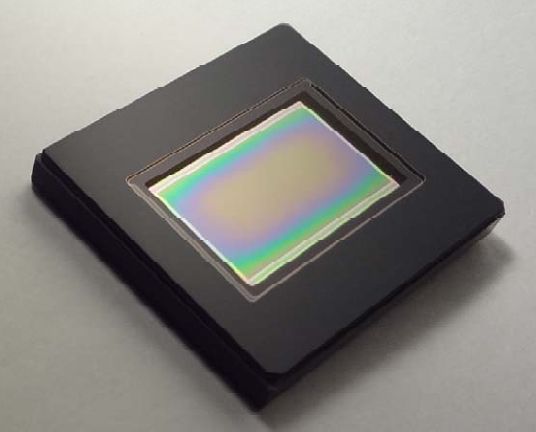

CMOS-сенсор, разработанный для Super High Vision

CMOS-сенсор производится с соблюдением 180-нм техпроцесса и имеет размеры 26,5x21,2 мм. Разрешение в пикселях — 7808x4336, но эффективное разрешение при этом несколько меньше — 7680x4320. размеры каждого пикселя составляют 2,8×2,8 микрометра.

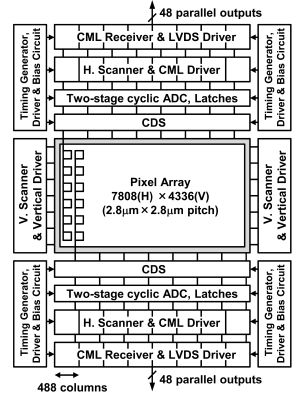

Блок-схема чипа

Для улучшения частоты кадров лаборатории STRL улучшили преобразователь A-D. 12-битное разрешение было реализовано благодаря использованию двойного преобразователя A-D. Как будто двухуровневое сито первое преобразование A-D выводит первые 4 бита, а второе — остальные 8 бит. С помощью данной архитектуры, как отмечает STRL, время обработки было существенно снижено, как и энергопотребление: новый преобразователь A-D потребляет 800 мВт.

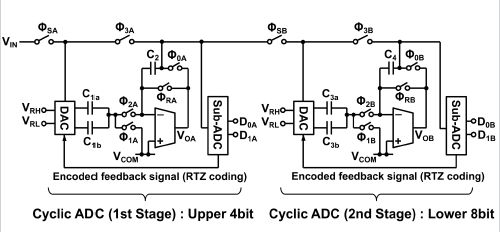

Архитектура преобразователя A-D.
