 22 ноября 2010 года Сети FTTx с использованием технологии PON – наиболее перспективный вариант систем абонентского ШПД, поскольку представляет собой эффективный способ обеспечить передачу информации.
При этом архитектура PON обладает необходимой эффективностью наращивания узлов сети и пропускной способности. Например, реализовать все требования по скорости доступа для triple play – min 30–50 Мбит/с на абонента. Поскольку PON – это массовая технология, ориентированная на прокладку сетей в многоквартирных домах, коттеджных городках, бизнес-центрах и т.д., позволяет оптимизировать размещение оптических разветвителей исходя из реального расположения абонентов.
В свою очередь, абонентский участок сети FTTX предполагает прокладку оптических кабелей по стоякам многоэтажных домов, от стояков до помещения абонента, разводку оптического волокна непосредственно по помещению абонента. Выполнение таких задач связано с существенными проблемами, так как оптический бюджет линии невелик, а препятствий для прокладки оптического волокна довольно много (ограниченное пространство, загруженные кабельканалы, повороты на 90 и более градусов и другие). Поэтому, оператор должен искать решения для уменьшения оптических потерь.
Оптимальным решением проблем при прокладке сети FTTx является применение оптического кабеля такого как Mini-Breakout с волокнами PICO-Breakout, соответствующего рекомендациям Международного союза электросвязи (ITU) G.657, не чувствительного к потерям на макроизгибах

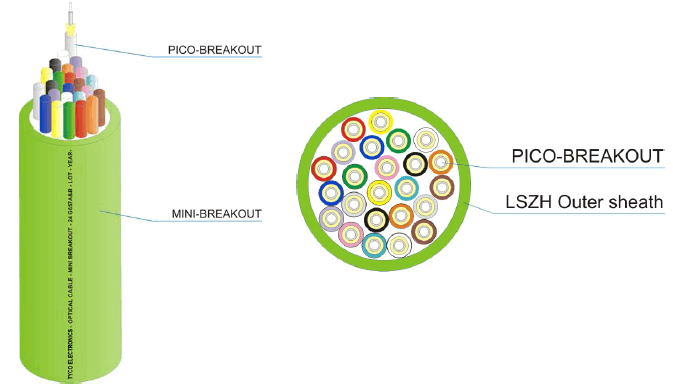

Mini-Breakout. Кабель межэтажной разводки
Кабели Mini-Breakout специально разработаны для использования в сетях FTTH, предназначены для межэтажной вертикальной прокладки в многоквартирных домах. Каждое волокно в кабеле (Pico-Breakout) покрыто специальной защитной оболочкой с интегрированным силовым элементом и представляет собой отдельный независимый элемент в конструкции кабеля. Благодаря этому кабель имеет небольшой диаметр и высокую гибкость, протягивается вертикально через любые каналы.
Конструкция кабеля позволяет ответвлять необходимое количество волокон Pico-Breakout через разрез оболочки, длиной не более 50-70 мм, без нарушения целостности транзитных волокон.
Кабели Mini-Breakout могут быть оконечены коннекторами, что значительно сокращает затраты времени и средств при подключении к распределительным устройствам, таким как GB2, и др.
Также существует возможность прокладки индивидуальных волокон Pico-Breakout, оконеченых коннекторами, от этажного распределительного бокса до абонента. В этом случае Pico-Breakout называется кабелем горизонтальной абонентской разводки.
Особенности:
• Очень компактная и гибкая конструкция позволяет быстро прокладывать кабель через узкие каналы в зданиях
• Диаметр кабеля – 8 мм
• Оптическое волокно, используемое в конструкции кабеля, соответствует рекомендации G657A Международного Союза Электросвязи (не чувствительное к потерям на макроизгибах)
• Индивидульные волокна Pico могут протягиваться через каналы без дополнительной механической защиты ·
• Кабель разработан для использования внутри помещений ·
• Рабочая температура: -30/+600 С
• Каждое волокно Pico-Breakout имеет свою маркировку ·
• Специальная технология оконечивания волокон Pico-Breakout обспечивает высокую механическую прочность в точке перехода волокно-коннектор
• Стандартный тип предустановленного коннектора - SC или LC. Возможна установка других типов коннекторов по запросу.
• Коннекторы удовлетворяют требованиям IEC61755-1 Класс С.
PICO-Breakout. Абонентский оптический кабель
Составной частью кабеля Mini-Breakout являются одиночные волокна PICO-Breakout, которые применяются при прокладке кабеля от разветвительной коробки на этаже непосредственно до помещения абонента.
Особенности
• Оптическое волокно – конструкция по рекомендации ITU-T G657A
• Диаметр первичного покрытия волокна – 250 мкм
• Диаметр вторичного покрытия волокна – 350 мкм (жёсткое покрытие)
• Силовой элемент – арамидные нити
• Наружная оболочка – полиамид, диаметр 750 мкм
Основные преимущества данного типа волокон следующие:
• Использование в малогабаритных боксах, абонентских модулях, кабельных организаторах. Таким образом, экономится место на оптическом и кроссовом оборудовании в жилых строениях без специальных помещений, улучшается надежность сети в целом.
• Возможно использование в кабелях, прокладываемых внутри многоквартирных домов или служебных помещениях при прокладке в стесненных условиях, например кабель Mini-Breakout производства Tyco Electronics. Это упрощает требования к проектированию и монтажу внутренних фрагментов сетей, экономит оптический бюджет линии.
• Возможность использования во внутренних кабелях при их упрощенном и жестком монтаже с применением скоб. Что сокращает время и затраты на монтаж, снижает требования к квалификации монтажников.
Оптические волокна стандарта G.657A использующиеся в кабелях, патчкордах и пигтейлах производства Tyco Electronics имеют полную совместимость (при сваривании и механическом соединении) со стандартными волокнами стандарта G. 652. При этом не требуется вносить никакие изменения в настройки параметров аппаратов по центровке ОВ.
 Технические характеристики кабаелей Mini-Breakout и PICO-Breakout
